US Topo Maps Hilfe

1.1 Toolbar Buttons

In der Toolbar der Karte befinden sich Buttons, die Zugang zu den häufig benutzten Funktionen der App bieten.

In der folgenden Tabelle wird die Funktion der einzelnen Buttons beschrieben.

Symbol	Beschreibung
	Zeigt die aktuelle Position (GPS aktiviert) oder die letzte bekannte Position (GPS deaktiviert) auf der Karte. Wenn das GPS ausgeschaltet ist, kann die aktuelle Position - wie sie vom Netzwerk bereitsgestellt wird - angezeigt werden.
	Startet die Track-Aufzeichnung. Die Aufzeichnung beginnt sobald ein GPS signal verfügbar ist. Solange auf das Signal gewartet wird ist der Button gelb hinterlegt und wird rot, wenn die Aufnahme begonnen hat. Klicken Sie ein weiteres Mal auf den Button, um den Aufnahme zu stoppen oder zu pausieren.
	Öffnet einen Dialog, um einzustellen, was auf der Karte angezeigt wird. Mit diesem Dialog können die aktuell gezeigte Karte und die Overlays geändert werden. Abhängig vom aktuellen Modus der App können auch Overlays (Standort, Track, ...) an- oder ausgeschaltet werden. Bitte beachten Sie, dass manche Layer - wie die Google Maps und Bing layers - aufgrund ihrer Lizenz nicht gecacht werden dürfen und daher auch nicht offline benutzt werden können. Diese Layer sind in der Liste mit einem Wifi Symbol gekennzeichnet.
	Um eine a GoTo- oder Routen-Navigation zu starten.

1.2 Zoom Buttons

Nutzen Sie den + Button, um die aktuelle Zoomstufe um eins zu erhöhen und den - Button, um sie zu verringern. Die gesetzte Zoomstufe wird zwischen den beiden Buttons angezeigt.

1.3 Menü

• Wegpunkt erstellen

  Startet den Modus zum Erstellen eines Wegpunktes auf der Karte. Ein Kreis mit Hilfslinien wird in der Mitte der Karte angezeigt. Bewegen und zoomen Sie die Karte, bis Sie die richtige Stelle gefunden haben. Durch Klicken auf die Schaltfläche oben rechts neben dem Textfeld wird der Eintrag gespeichert. Mit der Schaltfläche Zurück können Sie das Hinzufügen eines neuen Wegpunkts abbrechen.

• Suche

  Suche nach Karten-Features und Ortsnamen. Es wird eine parallele Suche auf der lokalen Datenbank und Web-Services ausgeführt. Die lokale Datenbank enthält die größten Städte weltweit. Die Suche in der lokalen Datenbank steht auch im Offline-Modus bereit.

  Bitte beachten Sie, dass die lokale Ortsnamen-Datenbank zur Zeit nur mit einigen ausgewählten Pro-Versionen ausgeliefert wird.

• Neue Route

  Um eine neue Route auf der Karte zu erstellen.

• Messen

  Um Distanzen und Flächen zu messen. Die dargestellten Einheiten können mit einem Klick auf das Ergebnis geändert werden.

• Karten Legende

  Zeigt die Karten-Legende, sofern eine existiert. Aktuelle auf der Karte angezeigte Wegpunkte, Tracks und Routen werden hier auch angezeigt.

• Karte speichern

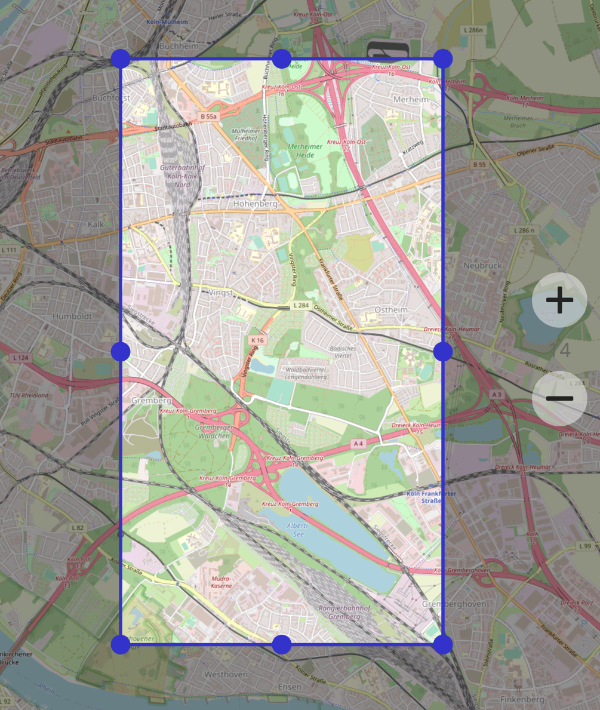

  Um Teile der gerade aktiven Karte für die Offline-Nutzung zu speichern. Das folgende Overlay erscheint:



  Verwenden Sie die Ziehpunkte, um den Bereich anzugeben, den Sie zwischenspeichern möchten. Klicken Sie auf "Weiter", wenn Sie bereit sind fortzufahren.

  Verwenden Sie das Zoomlevel Eingabefeld, um die Zoomstufe einzustellen, bis zu der der ausgewählte Ausschnitt geladen werden soll. Standardmäßig wird der aktuell auf der Karte eingestellte Zoomstufe als Startzoomstufe verwendet. Benutzen Sie den Eintrag "Einstellungen", um diese Einstellung zu ändern.

  Der Download eines Kartenbereichs kann eine hohe Netzwerklast verursachen. Sie sollten den Flugmodus mit einer aktiven Wifi-Verbindung benutzen.

• Drucken

  Um den aktuell angezeigten Kartenausschnitt zu drucken oder als Bild zu speichern.

• Importieren

  Um Wegpunkte, Tracks und Routen aus verschiedenen Dateiformaten wie gpx oder kmz zu importieren und neue Karten-Layer anzulegen.

1.4 In-App Navigation

Die folgenden Einträge befinden sich im Navigation Drawer, der sich an der linken Seite der Kartenansicht befindet.

• Tripmaster

  Ändert die Ansicht auf den Tripmaster. Der Tripmaster bietet einen kompakten Überblick über verschiedene Bewegungsdaten.

• Wegpunkte

  Öffnet die Aktivität zum Verwalten von Wegpunkten. Wenn noch keine Wegpunkte angelegt wurden, dann ist die Liste leer.

• Tracks

  Öffnet die Ansicht zum Verwalten von Tracks. Wenn noch keine Tracks aufgezeichnet oder importiert wurden, dann ist die Liste leer.

• Routen

  Öffnet die Routen Liste. Benutzen Sie die Neue Route Aktion aus der Karten-Toolbar, um eine neue Route anzulegen.

• Einstellungen

  Um die verschiedene Einstellungen der App zu konfigurieren (siehe Abschnitt Einstellungen).

• Hilfe

  Zeigt dieses Hilfe-Dokument.

• Tutorial

  Zeigt ein Schnellstart-Tutorial.

1.5 Tastaturkurzbefehle

Die App unterstützt Tastaturkürzel. Dies ist nützlich, wenn Sie eine Tastatur angeschlossen haben oder eine externe Steuerung verwenden.

Die Standard-Tastaturbelegung ist kompatibel mit Barbuttons.

2.1 Datenfelder

Allgemein

Gehe zu / Route

Koordinaten

2.2 Werte zurücksetzen

Manche Werte, wie z.B. durchschnittliche und maximale Geschwindigkeit oder Distanz, lassen sich zurücksetzen. Tippen Sie dazu auf den Zurücksetzen-Button und dann auf Werte zurücksetzen . Es öffnet sich ein Dialog, mit dem die ausgewählten Werte zurückgesetzt werden können.

2.3 Datenfelder austauschen

Zum Austauschen eines Datenfeldes durch ein anderes tippen Sie so lange auf das Datenfeld, bis sich das Kontext-Menü öffnet. Wählen Sie dann "Ersetzen...". Wenn Sie die ursprüngliche Belegung wiederherstellen wollen, können Sie den Zurücksetzen-Button und dann Layout zurücksetzen benutzen.

4.1 Trackliste

Mit dieser Liste können Tracks verwaltet werden. Wenn ein Track ausgewählt wurde, werden die Kontext-Aktionen eingeblendet. Über den Menü-Button erreichen Sie das Kommando zum Importieren eines Tracks. Im Kontext-Menü eines Tracks finden sich die folgenden Kommandos:

• Auf Karte

  Zeigt den gewählten Track auf der Karte an.

• Details anzeigen

  Zeigt detaillierte Informationen zu einem Track. Einige Daten, wie z.B. die Geschwindigkeit, werden in einem Diagramm dargestellt.

  Beachten Sie, dass die vom GPS gelieferten Höhendaten oft sehr ungenau sind. Nutzen Sie Höhendaten laden, um genauere Höhendaten (SRTM) von unserem Webservice zu laden.

• Löschen

  Um einen oder mehrere Tracks zu löschen.

• Bearbeiten

  Um den Namen und die Beschreibung eines Tracks zu bearbeiten.

• Exportieren

  Den gewählten Track als GPX-, KML oder KML-Datei exportieren. Die exportierte Datei wird auf der SD-Karte im Ordner [cache_root] abgelegt.

• Teilen

  Den gewählten Track als GPX-, KML- oder KMZ-Datei teilen.

• Track Back

  Erstellen Sie eine Track-Back-Route von einer bestimmten Spur. Wenn Sie gerade einen Track aufgezeichnet haben, führt Sie die erzeugte Route zurück zu Ihrem Startpunkt.

4.2 Details

Die Detailansicht zeigt alle verfügbaren Informationen zu einem Track, einschließlich Name, Beschreibung, Zeitstempel, Entfernung, Geschwindigkeit und Höhenstatistiken. Eine Kartenansicht stellt die aufgezeichnete Strecke dar und bietet Wiedergabesteuerungen zur Animation des Tracks über die Zeit.

Die Kartensteuerungen ermöglichen Abspielen, Pausieren, Schritt vor/zurück und das Springen zu einem bestimmten Zeitstempel. Der Animationsmarker folgt den aufgezeichneten Positionen und kann mit den untenstehenden Diagrammen synchronisiert werden.

Diagramme zeigen Höhe, Geschwindigkeit und horizontale Genauigkeit über die Zeit. Durch Antippen eines Punktes in einem Diagramm wird die entsprechende Position auf der Karte und in den anderen Diagrammen hervorgehoben.

5.1 Eine neue Route erstellen

Routen können auf mehrere Arten erstellt werden. Die einfachste Möglichkeit ist die Erstellung von ihrem Standort zu einem Punkt in der Kartenansicht. Dazu makrieren Sie einfach einen Punkt auf der Karte und wählen dann Route aus dem Menü.

5.2 Eine Route importieren

Um eine Route zu importieren, können Sie den Menüpunkt Importieren aus dem Menü der Routenliste verwenden. Es können GPX und KML/KMZ Dateien, die Pfaddaten enthalten importiert werden. Beachten Sie, dass große Routen während des Importvorgangs möglicherweise vereinfacht werden. In diesem Fall wird die vereinfachte Route über dem Originalpfad angezeigt, wenn die importierte Route auf der Karte angezeigt wird.

5.3 Eine Routen-Navigation starten

So können Sie eine Routen-Navigation starten:

• Öffnen Sie die Routenliste, selektieren Sie einen Eintrag und wählen dann Route starten

• Klicken Sie auf die Schaltfläche Navigation in der Aktionsleiste der Kartenansicht und wählen Sie dann Route starten. Ein Dialog wird angezeigt, in dem Sie die zu startende Route auswählen können.

6.1 Was sind Shapes?

Shapes sind vektorbasierte geografische Merkmale, die auf Ihrer Karte überlagert werden. Sie können darstellen:

• Linien: Routen, Pfade, Grenzen, Straßen
• Polygone: Flächen, Regionen, Parzellen, Zonen
• Punkte: Standorte, Markierungen, Wegpunkte
• Multi-Geometrien: Komplexe Merkmale mit mehreren Teilen

6.2 Shapes importieren

So importieren Sie Shapes in Ihre Kartenanwendung:

• Tippen Sie auf die Schaltfläche Menü
• Wählen Sie Shapes importieren
• Wählen Sie Ihr Dateiformat (Shapefile, KML oder GeoJSON)
• Durchsuchen Sie Ihren Dateispeicherort
• Tippen Sie auf Importieren

Die Shapes werden unmittelbar nach dem Import auf der Karte angezeigt.

6.3 Unterstützte Dateiformate

6.4 Shapes verwalten

6.5 Tipps und bewährte Methoden

6.6 Beispielanwendungsfälle

• Grundstücksgrenzen: Anzeige von Parzelleninformationen aus Shapefiles auf Katasterkarten
• Vermessungsdaten: Überlagern Sie Feldergebnisse im GeoJSON-Format
• Planungsprojekte: Visualisierung geplanter Entwicklungen oder Infrastrukturprojekte
• Forschungsgebiete: Markierung von Studiengebieten oder Probenahmestellen
• Notfallreaktion: Anzeige von Evakuierungszonen, Einsatzperimetern oder Ressourcenstandorten
• Forschungsgebiete: Markierung von Studiengebieten oder Probenahmestellen
• Notfallreaktion: Anzeige von Evakuierungszonen, Einsatzperimetern oder Ressourcenstandorten

7.1 Allgemein

Einstellungen, die in verschiedenen Teilen der App genutzt werden.

• Display aktiv lassen

  Falls gesetzt, wird die Hintergrundbeleuchtung in der Karten-Ansicht und im Tripmaster nie abgeschaltet.

• Beep bei GPS-Fix

  Signalton bei erstem GPS-Signal und Erreichen eines GOTO-Ziels.

• Position folgen

  Im Follow-Position-Modus können Netzwerkstandorte als einzige Standortanbieter verwendet werden. Das kann in nützlich sein Bereiche mit hoher WLAN-Dichte oder in größeren Hallen. Sie können auch ein Zeit- und Entfernungsintervall für die Standortaktualisierungen angeben.

7.2 Karte

• Toolbar unten

  Um die Toolbar im unteren Bereich der Kartenansicht anzuzeigen.

• Tap Zoom

  Mit Doppeltap wird in die Karte hineingezoomt. Es wird auf den getappten Punkt gezoomt.

• Overzoom

  Mit der Overzoom-Funktion können Sie die Karte mit Hilfe der Zoom-Tasten über den maximalen Zoomlevel hinaus skalieren. Beachten Sie, dass keine neue Kacheln angefordert werden und die Ansicht unscharf wird, wenn die maximale Zoomstufe der Karte erreicht ist.

• Zoom Animationen

  Beim Zoomen wird eine Animation angezeigt.

• Rotate on pinch

  Legt fest, ob die Karte während eines Pinch-Zoom-Vorgangs gedreht werden darf oder nicht.

• Maßstab

  Wenn aktiviert wird ein Maßstabsbalken in der rechten unteren Ecke der Karte angezeigt.

• Datenfelder anzeigen

  Bei Track-Aufzeichnung, GOTO oder aktiver Route werden im oberen Teil der Karte Datenfelder angezeigt. Die Belegung dieser Felder ist frei wählbar. Es gibt drei unterschiedliche Konfigurationen für die Track-Aufzeichnung, den GOTO- und den Routen-Modus.

• Marker

  Um Informationen zu einer bestimmten Position auf der Karte zu erhalten, tippen Sie lange auf die gewünschte Position. Sie können festlegen, ob eine Adresse und/oder die Höhe der angegebenen Position abgerufen werden soll.

7.3 Farben und Stile

• Trackausfzeichnung

  Die angebene Farbe und Größe wird verwendet, um den Pfad währen der Trackaufzeichnung auf der Karte darzustellen.

• Track

  Die angegebene Größe wird für die Anzeige bereits aufgezeichneter oder importierter Spuren verwendet. Wenn Sie mehr als einen Track gleichzeitig anzeigen, hat der erste die konfigurierte Farbe.

• Mein Standort

  Konfigurieren Sie die Farbe und Größe des Standort-Overlays.

7.4 Einheiten und Formate

• Einheiten

  Metrisch oder Imperial.

• Standard Koordinaten Format

  Das konfigurierte Format wird verwendet, wenn eine Koordinate angezeigt oder geteilt wird. '

7.5 Cache Root Path

Dies ist der Pfad zum Cache-Stammverzeichnis. Alle Dateien, die von der App gespeichert werden, werden unterhalb dieses Pfads abgelegt.

8.1 Allgemein

• Ein Track wird als gerade Linie aufgenommen. Was ist zu tun?

  Öffnen Sie die Einstellungen der App und klicken Sie auf das Ausrufezeichen (Systemcheck) in der Symbolleiste. Sind irgendwelche Probleme aufgelistet? Es ist wahrscheinlich, dass die Einstellungen für die Batterieoptimierung des Geräts dieses Problem verursachen.

• Wo werden die Karten-Kacheln auf der SD-Karte gespeichert?

  Die Kacheln werden unter [cache_root]/tilecache abgelegt. Sie können den Pfad unter Menü -> Einstellungen -> Cache Root Pfad anpassen.

• Welche Daten werden gelöscht, wenn unter "Anwendungen verwalten" der entsprechende Button benutzt wird?

  Alle! Es gehen alle Wegpunkte, Tracks und Routen verloren. Den Cache können Sie hingegen ohne Gefahr für ihre Daten löschen.

• Wie kann ich Karten laden, um sie offline zu nutzen?

  Wählen Sie eine Karte and zoomen Sie zu dem gewähltem Ausschnitt. Drücken Sie die Menü-Taste und wählen Sie Cache Map. Nun ziehen Sie den Slider auf den maximalen Zoomlevel, den Sie cachen möchten und starten Sie den Vorgang mit dem Download Button. Alle geladenen Kacheln sind für die offline Nutzung verfügbar.

• Kann man die SD-Karte für viele Karten-Tiles optimieren?

  Formatieren Sie die SD-Karte mit einer kleinen Blockgrösse wie 1024 bytes. Unter Windows: format o: /FS:FAT32 /A:1024

8.2 Pro Versionen

• Kann ich die Pro-Version der App erneut installieren ohne erneut bezahlen zu müssen?

  Ja! Öffnen Sie die Play Store-App und stellen Sie sicher, dass Sie eine funktionierende Netzwerkverbindung haben und mit dem Konto angemeldet sind, mit dem Sie die App gekauft haben. Sie können die App neu installieren und die PRO-Version Funktionen nutzen, ohne dass Ihnen Kosten entstehen.

• Kann ich die Pro-Version auf mehreren Geräten installieren und nutzen?

  Sie können die App auf allen Geräten verwenden, die das Google-Konto verwenden, mit dem Sie die App gekauft haben. Stellen Sie sicher, dass Sie mit dem richtigen Konto im Google Play Store angemeldet sind. Nutzen Sie die PRO-Version Funktionen ohne erneut zu zahlen.

• Wie kündige ich mein Abonnement?

  Öffnen Sie den Google Play Store und wählen Sie Abonnements aus. Wählen Sie das Abonnement der App aus und kündigen Sie es. Falls Sie das Abonnement nicht finden können, überprüfen Sie bitte, ob Sie mit dem richtigen Google-Konto angemeldet sind.

10.1 US Topo Maps Coverage

Map data produced by the U.S. Geological Survey.

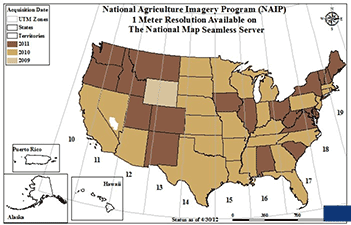

10.2 National Agriculture Imagery Program (NAIP)

U. S. Department of Agriculture, Farm Service Agency.

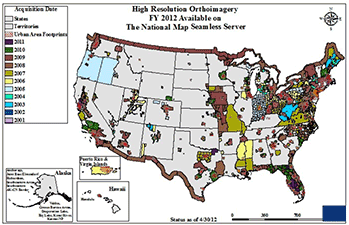

10.3 High Resolution Orthoimagery (HRO) Production Years

Map data produced by the U.S. Geological Survey.

10.4 US Topo DRGs

DRGs (Digital Raster Graphics) were produced from 1995 to 2001 by U.S. Geological Survey.

10.5 Openstreetmap

This application uses OpenStreetMap tiles: (c) OpenStreetMap contributors, CC-BY-SA.

10.6 NowCOAST

The NowCOAST overlay data is provided by National Oceanic and Atmospheric Administration.

10.7 Nexrad Weather Radar

The Nexrad Weather Radar data is provided by the Iowa State University Department of Agronomy.
